  7. Installation RGB , que prendre ?
×
Fichier attaché :

Installation RGB , que prendre ?

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #261622 par Unreal59
Installation RGB , que prendre ? a été créé par Unreal59
Bonsoir à tous,

J'ai récemment fait l'achat de ventilateurs corsair RGB a un particulier, 3 HD120 et 2 HD140 cependant je n'ai aucun hub pour les branchés (y compris ceux dans les bundles) je voudrais donc savoir ce que je dois prendre pour brancher le tout et controller le RGB de mes ventilateurs + CM + CG

Ma config :

Ryzen 7 2700X
ASUS B450-E Gaming STRIX
GTX 1070 Strix
4x4 Go RAM
Boitier NZXT Noctis 450 non RGB.

Voila donc j'aimerai être éclairer sur ce sujet avec ma config,

Merci de prendre le temps de me lire.

Connexion ou Créer un compte pour participer à la conversation.





Plus
il y a 4 ans 2 mois #261717 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
J'ai acheté un kit de 3 LL120 pour tester sur un projet.
Corsair as décidé de mettre 2 boîtier avec ce kit.
- Un premier boîtier qui sert de concentrateur pour les LEDs des ventilateurs, que l'on peut soit brancher à une CM compatible, soit on peut le brancher sur..
- Le second boîtier, qui sert à piloter le RVB pour les cartes mères non compatibles.

Si ta CM gère le RVB adressable ( RVB 5V ), tu peux essayer de trouver uniquement le concentrateur.
Si ta CM ne gère pas le RVB adressable, il te faut les deux boîtiers.
Si tu es bidouilleur, les Corsair se pilotent bien grâce à un Arduino ;)

Attention, si tu désire utiliser un concentrateur provenant de ventilateurs de type LL, les deux broches centrales du connecteur LED sont inversées entre les LL et les HD !
Çà n'as aucune incidence sur les ventilateurs, mais les LEDs ne s'allument pas.
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262013 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Merci de ta réponse,

Je me demande si le premier boitier dont tu parle me permettrai de faire tourner mes ventilateurs comme je le souhaite, j'ai vu que ma CM comporte un "Adressable RGB header" c'est de sa dont tu parles ?

Il s'agit de ce boitier c'est sa ? images.fr.shopping.rakuten.com/photo/1186619215.jpg

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 2 mois #262026 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Oui, le boîtier ressemble à celui que tu as mis en photo.
Comme ta CM possède un connecteur "Adressable RGB", tu peux le brancher directement dessus, puis ensuite tes ventilateurs, dans l'ordre croissant. ( Il ne faut pas de trous, car l'information "adressable" passe d'un ventilateur à l'autre, etc... )
Comme je l'ai écrit plus haut, attention que ce soit bien un boîtier pour ventilos HD. S'il est prévu pour des LL, tu vas devoir inverser deux broches sur chaque ventilos ( C'est pas la mort non plus... )

Par contre, ça ne gère que la partie éclairage.
Pour les ventilateurs à proprement parler, ça se branche directement sur la carte-mère.
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262053 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
D'accord mais j'avais payé un hub comme sur la photo mais dans le kit il n'y a pas le fameux câble pour le relier lui à la CM tu aurai un nom ou une référence de produit a me donner pour le trouver seul ?

Pour le boitier "pour ventilos HD" comment je peux vérifier sa ?

Oui je veux une solution pour la partie éclairage RGB, dans mon boitier il y a un hub pour les faire tourner

Connexion ou Créer un compte pour participer à la conversation.




Soutenez ce forum, c'est GRATUIT  !
En passant par le(s) lien(s) partenaire pour acheter/finaliser votre commande.

580b57fcd9996e24bc43c43a--Vous apportez un soutien financier au site et cela gratuitement ! On vous prend juste 2 secondes de votre temps.
--Vous nous aidez à payer l’hébergement et permettez au site d’exister. Si vous aimez ce site, soutenez-le !
--Vous n’avez aucun changement visible en passant par ce(s) lien(s) sur les sites, c’est totalement transparent.
--Vous n’avez aucun supplément lors de votre commande, le prix reste le même que si vous commandiez sans passer par le(s) lien(s).


              Materiel.net  LDLC  Logo Amazon  Top Achat  Cdiscount fnac  Grosbill

Merci d'avance, pour l'utilisation de ces liens, L'équipe Config-gamer.fr


Plus
il y a 4 ans 2 mois #262060 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Pour le câble, normalement, tu en as un fournit avec ta carte mère.
Par contre, je n'arrive pas à savoir si ce câble finit avec un connecteur à 3 ou 4 broches. Et impossible à trouver sur le net aussi.
Au pire, si tu es bricoleur, fait toi le câble toi même. C'est au standard 2.54, connecteur "Dupont" 4 broches d'un côté et "JST" 3 broches de l'autre.
La Pin Data se trouve au centre, et pour faire bien, il faut câbler le GND ( Là il faut ouvrir le Hub pour comparer, mais il me semble que HUB face à soit et détrompeur vers le haut, c'est la première broche du connecteur ).

Ensuite, c'est une chance sur deux.
Tu branche un ventilo sur la sortie 1 du hub, et si l'éclairage fonctionne c'est good.
Si l'éclairage ne fonctionne pas, tu est bon pour inverser la seconde et la troisième broche de chaque ventilateur.
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262064 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
J'ai ce câble : i.ebayimg.com/images/g/VroAAOSwXItb~NNL/s-l1600.jpg est il bon ?

Est ce que je peux essayer le tout sans le hub ? ou le hub est obligatoire ?

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 2 mois - il y a 4 ans 2 mois #262066 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Nop. Le câble n'est pas bon. C'est presque ça pourtant.
En fait, le connecteur 3 broches doit être un connecteur femelle et non un mâle comme ici.

Pour faire un essai, tu ne peux le faire que sur un ventilateur. Le hub est obligatoire, car assure la liaison d'un ventilateur à l'autre, ainsi qu'une alimentation suffisante ( Çà consomme beaucoup ces petites LEDs là... )

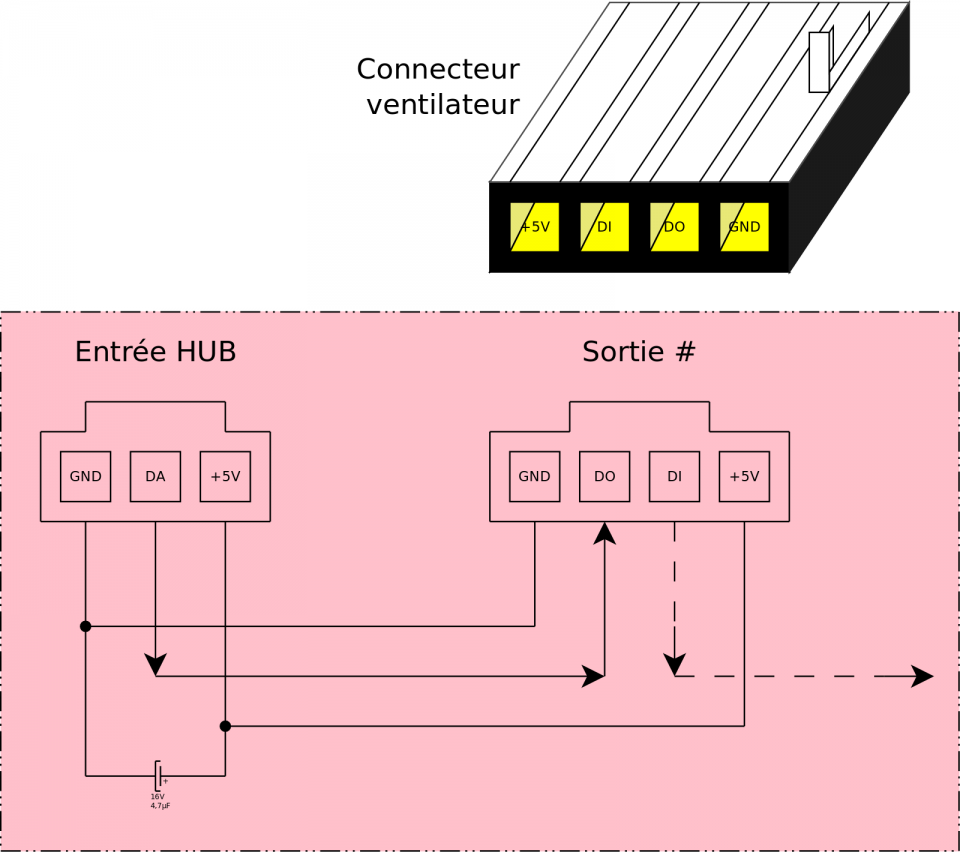

J'ai un début de schéma que je n'ai pas terminé pour dire qui se branche ou si ça peut t'aider !
Fichier attaché :
Dernière édition: il y a 4 ans 2 mois par Black_Wolf.

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262067 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
donc il me faut un autre câble ...

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262076 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Et le petit boitier qui est livré avec les packs de ventilateurs : www.pure-gaming.fr/79705-thickbox_defaul...n-led-controller.jpg

J'ai vu dans certaines vidéo qu'ils branchaient le hub a ce petit truc

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 2 mois #262089 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Ce doit être un autre hub dans ce cas.
Le hub pour les ventilateurs LL ou HD comporte une entrée à broches, et plusieurs sorties à broches.
L'entrée du hub se branche soit sur un autre boîtier qui pilote l'éclairage via le logiciel Corsair, soit il se branche sur la carte-mère.

Mais tu n'as pas de câble fournit avec ta carte mère pour le RGB ?

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262100 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/...-E_GAMING_UM_WEB.pdf

Page 13, c'est le contenu de la boite de ma CM, je pense que c'est ce que je t'ai montré mais ce câble n'est pas prévu pour les corsair

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 2 mois #262144 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Oui, j'avais vu un "prolongateur", c'est pour ça que je ne savais pas comment il se terminait.
Dans ce cas, je crois qu'il vas falloir que tu réalise toi même un câble !

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262158 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Super, sais tu me dire ce que je dois prendre exactement (outils, câbles, etc) et que faire avec ce que je prends ?

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262159 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Corsair m'a dis qu'ils fournissent un câble pour ce hub avec les carte mère MSI,
il s'agit du câble en bas a droite :
be02.cp-static.com/objects/multimedia/9/...bon-ac-7b85-001r.jpg
Sais tu me dire si ce câble pourrait se connecter a ma CM si je m'en procure un ?

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 2 mois #262167 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
À bien regarder la photo, je ne suis pas certain que ce soit le bon câble.
Ce qu'il te faut, ce serait plutôt un câble comme celui-ci:
Fichier attaché :


Au pire, je regarderai pour te faire une liste de ce qu'il faut pour en faire un.
Tu n'as aucun câble de type informatique ou tu peut récupérer un connecteur ?

Connexion ou Créer un compte pour participer à la conversation.

  • DamJ60
  • Portrait de DamJ60
  • Major Niv 4
  • Major Niv 4
  • La patience est une vertu!
Plus
il y a 4 ans 2 mois #262175 par DamJ60
Réponse de DamJ60 sur le sujet Installation RGB , que prendre ?
Salut :)

Pour moi ses deux pièces devraient résoudre ton souci.

EZDIY-FAB Câble Adaptateur pour Corsair Lighting Node Pro et pour Corsair ICUE Commander Pro,Smart RGB Lighting,à Connecter à n'importe Quel Appareil ARGB 5V 3 Broches(2 x 20cm) www.amazon.fr/dp/B07XJNPVDW/ref=cm_sw_r_cp_apa_i_zVhoEbGH39T6J

Et

Corsair CO-8950020 Accessoire de matériel de Refroidissement Noir - Accessoires de matériel de Refroidissement (45 g) www.amazon.fr/dp/B075GWMJ68/ref=cm_sw_r_cp_apa_i_HUhoEbN1CB7TK

Dam. ;)

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262176 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Pour les câbles non je n'ai rien pour récup ,

Avec ces deux trucs mes 6 hd vont s'éclairer et ventiler ?

Connexion ou Créer un compte pour participer à la conversation.

  • DamJ60
  • Portrait de DamJ60
  • Major Niv 4
  • Major Niv 4
  • La patience est une vertu!
Plus
il y a 4 ans 2 mois #262177 par DamJ60
Réponse de DamJ60 sur le sujet Installation RGB , que prendre ?
La gestion RGB est séparée de celle des RPM chez Corsair. Il te faudra soit un hub ventilos, soit les connecter avec un Y.
Les utilisateur(s) suivant ont remercié: Unreal59

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262178 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
J'ai un hub permettant de gérer la RPM de mes ventilateurs déjà, du coup c'est pour sa que je demande si ce que tu me proposes résoudera mon problème

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 2 mois - il y a 4 ans 2 mois #262179 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
J'ai appelé DamJ60 à la rescousse.
Il as plus l'habitude que moi pour ce genre de choses. Moi je suis plus à même de répondre quand il s'agit de bidouiller.

Par contre, le câble adaptateur qu'il te propose, je ne pense pas qu'il ira.
Toujours ce soucis de connecteur mâle ou femelle.

EDIT:
En fait, il te faudrait un câble comme celui-ci à brancher sur le câble que tu possède déjà avec ta carte-mère.
Par contre, le top serait de le trouver avec un détrompeur comme ça aucun risque de mauvais branchement.
Dernière édition: il y a 4 ans 2 mois par Black_Wolf.
Les utilisateur(s) suivant ont remercié: DamJ60

Connexion ou Créer un compte pour participer à la conversation.

  • DamJ60
  • Portrait de DamJ60
  • Major Niv 4
  • Major Niv 4
  • La patience est une vertu!
Plus
il y a 4 ans 2 mois - il y a 4 ans 2 mois #262180 par DamJ60
Réponse de DamJ60 sur le sujet Installation RGB , que prendre ?
Après, en règle générale la gestion RGB du contrôleur Corsair se fait par usb 2.0 sur la CM. Ce qui se trouve également :)
Dernière édition: il y a 4 ans 2 mois par DamJ60.

Connexion ou Créer un compte pour participer à la conversation.

Plus
il y a 4 ans 2 mois #262182 par Black_Wolf
Réponse de Black_Wolf sur le sujet Installation RGB , que prendre ?
Bah, quand on vois ce qu'ils mettent dans ces boîtier, y as pas de quoi être fier...
Le seul qui m'as pris un peu de temps à "hacker", c'est le thermaltake riing 200, et encore, je crois que c'est à cause d'une erreur de ma part !
J'attends de voir les Cooler-Master MF120 Halo, car au prix ou ils sont, ils feraient une alternative viable aux Corsair LL que je trouve sympa, mais qui n'ont qu'un sens de montage ! ( Si on les retournes, on perds l'éclairage ! )

Connexion ou Créer un compte pour participer à la conversation.

  • Unreal59
  • Portrait de Unreal59 Auteur du sujet
  • Caporal Niv 1
  • Caporal Niv 1
Plus
il y a 4 ans 2 mois #262183 par Unreal59
Réponse de Unreal59 sur le sujet Installation RGB , que prendre ?
Je suis un peu perdu là ...

Connexion ou Créer un compte pour participer à la conversation.



Revenir en haut du TOPIC


Encore plus de sujets sur les PC Gamer ...

Nous avons identifiez plusieurs sujets ressemblant à celui-ci :
Titre des demandesNiveau de ressemblanceDate du dernier message
Installation watercooling et je trouve ça bruyant5.05dimanche, 10 mars 2024
Problème installation SSD CRUCIAL5.11mercredi, 21 février 2024
Pb installation PC gaming5.16dimanche, 11 février 2024
Installation Razer core x chroma5.05mardi, 06 février 2024
Bios qui ne démarre pas mauvaise installation windows5jeudi, 04 janvier 2024
Pas de réseau à l'installation Windows5.11mercredi, 25 janvier 2023
freeze depuis installation CG5.11lundi, 28 novembre 2022
Problème installation SSD M.25.16jeudi, 10 novembre 2022
Problème d'installation windows avec memory pc5samedi, 29 octobre 2022
Ports USB plus actifs sur la page Windows 11 après installation d un logiel4.89vendredi, 05 août 2022

  1. forum
  2. /
  3. Le forum des configs
  4. /
  5. Problème PC
  6. /
  7. Installation RGB , que prendre ?
